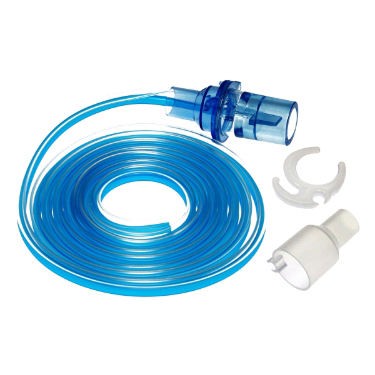

Sensor de fluxo do ventilador

一,Função do sensor de fluxo do ventilador

1.O princípio do ventilador é usar a diferença de pressão para formar um processo respiratório. Como controlar este processo, devemos usar nosso sensor de fluxo, o sensor de fluxo usado é muito tempo, ele será usado na máquina de respiração, principalmente será o gás inalado e exalado coletando em sinal elétrico, enviado para o processamento de dados de medição no chip, os dados são volume respiratório, ventilação minuto, taxa de ventilação, etc.

De acordo com as diferentes funções e designs do ventilador, as leituras do sensor de fluxo fornecem não apenas mostram que o controle da máquina respiratória, o alarme, também desempenha um papel decisivo, como o sensor de fluxo para medir o valor real da alimentação para as peças de controle eletrônico em comparação com a configuração do painel, usando a servoválvula para ajustar o erro de controle do fluxo de gás inalado e exalado; Os sinais gerados pelos sensores de fluxo de ar e oxigênio na extremidade frontal do sistema inspiratório ajudam o microprocessador a controlar a válvula para fornecer a concentração de oxigênio exigida pelo paciente. Os valores de detecção da velocidade do fluxo e do fluxo também afetam diretamente a comutação das fases expiratória e inspiratória, o alarme dos limites superior e inferior da ventilação por minuto, a sensibilidade do disparo do fluxo, a forma de onda-em tempo real do fluxo de ar e a exibição de monitoramento do anel P-V-, etc.

2, Princípio e aplicação de sensores de fluxo do ventilador

Tteoria

Quando medido o superaquecimento do fluxo de gás, a seda tirará parte do calor do aquecedor, fará com que a temperatura caia do fio, o fio quente no calor e a velocidade do gás, o calor leva à mudança de temperatura causada pela resistência do fio, e o sinal de velocidade é transformado em sinais elétricos, após transformação e tratamento de sinal adequados, medem o tamanho do fluxo de gás.

colocar em uso

Sensor de fluxo do tipo ultrassônico: a chamada-onda ultrassônica refere-se à frequência superior a 20kHz, o ouvido humano não consegue ouvir a onda mecânica. Possui boa direcionalidade, forte poder de penetração e produzirá reflexão significativa ao encontrar revista ou interface de objeto. Quando uma onda ultrassônica se propaga em um fluido em movimento, ela carrega informações sobre a velocidade do fluido. Estas propriedades físicas da onda ultrassônica podem ser usadas para calcular a velocidade do fluxo do fluido.

Os sensores ultrassônicos são divididos em transmissor ultrassônico e receptor ultrassônico. O transmissor ultrassônico utiliza o efeito piezoelétrico inverso dos materiais piezoelétricos, ou seja, quando o sinal elétrico ultrassônico é aplicado a ele, produzirá ondas ultrassônicas; O receptor ultrassônico utiliza o efeito piezoelétrico dos materiais piezoelétricos, ou seja, quando uma força externa é aplicada ao material, produz uma saída de carga. Ou seja, o transmissor ultrassônico converte energia elétrica em energia ultrassônica e a envia para o corpo de corrente medido, e o receptor ultrassônico recebe o sinal ultrassônico e o converte em saída de sinal elétrico. De acordo com o método de detecção, ele pode ser dividido em diferentes tipos de sensores ultrassônicos, como método de diferença de tempo acústico de velocidade de propagação, método Doppler, método de deslocamento de feixe e método de ruído. Atualmente, os sensores de fluxo ultrassônicos usados ​​em ventiladores são principalmente o método de diferença de tempo de som e o método Doppler.
